资料详情

所需条件

软件

3ds Max2012及以上版本

脚本

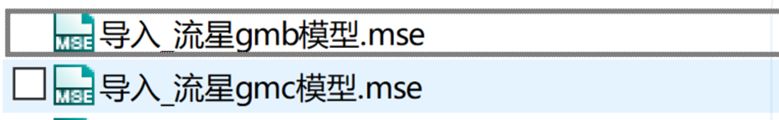

导入_流星gmb/gmc模型脚本

武器导出专用脚本

点击下载脚本





步骤



1

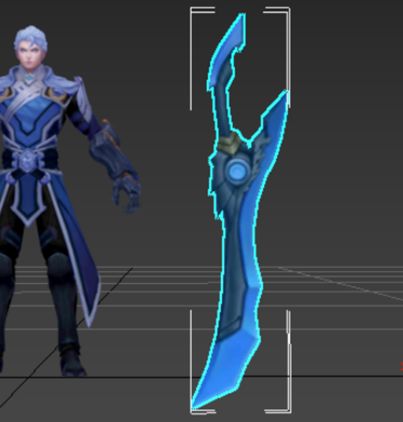

打开一个包含武器的模型文件,并选择需要制作的武器!



图片包含 沙滩, 走, 男人, 女孩

描述已自动生成





2

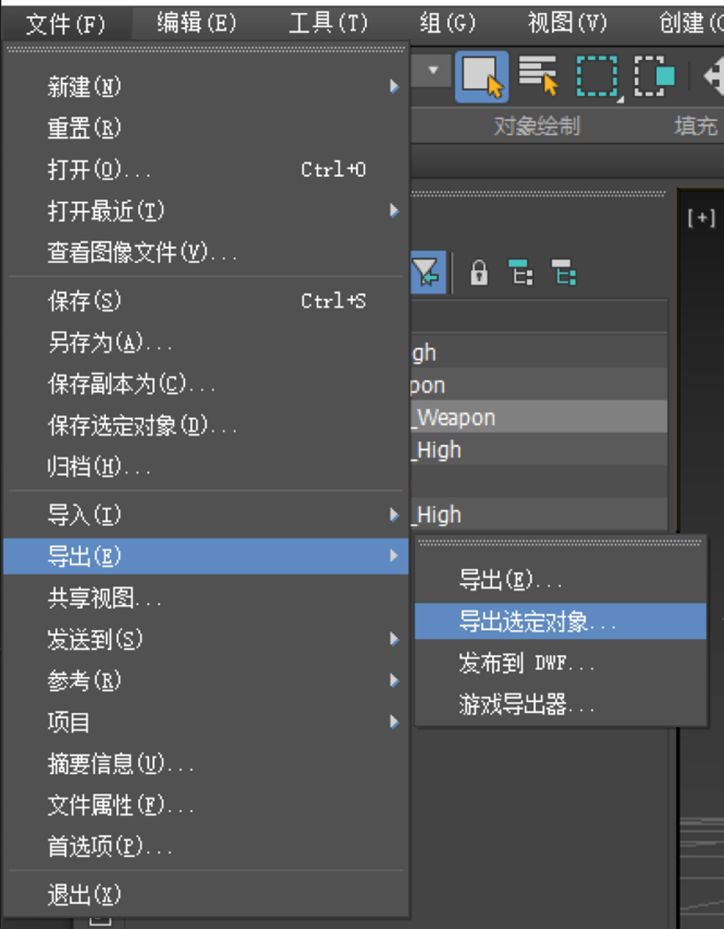

导出选定对象







3

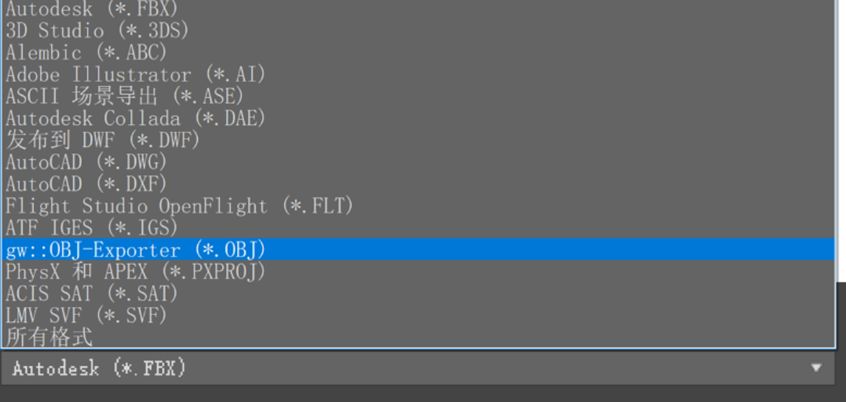

选择obj格式导出



图形用户界面, 文本, 应用程序

描述已自动生成





4

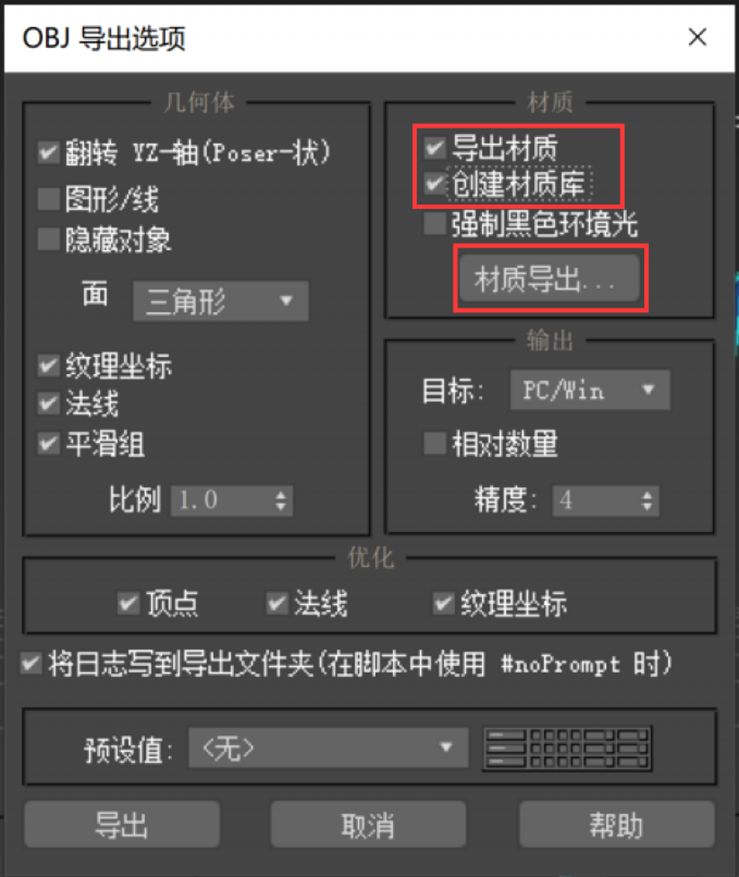

如图选择obj导出选项







5

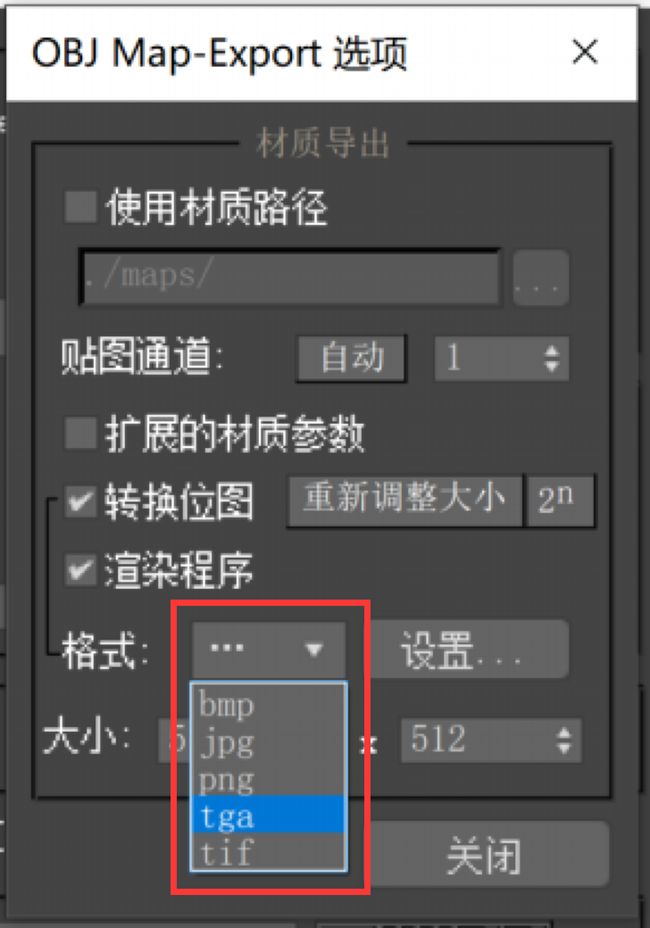

选择导出材质类型

注意:如果没有透明通道的贴图推荐转换成jpg格式,转换tga时如果透明通道丢失,请使用第三方软件转换!
          图片名字不能以“a”字母开头,不能包含空格!




图形用户界面

描述已自动生成





6

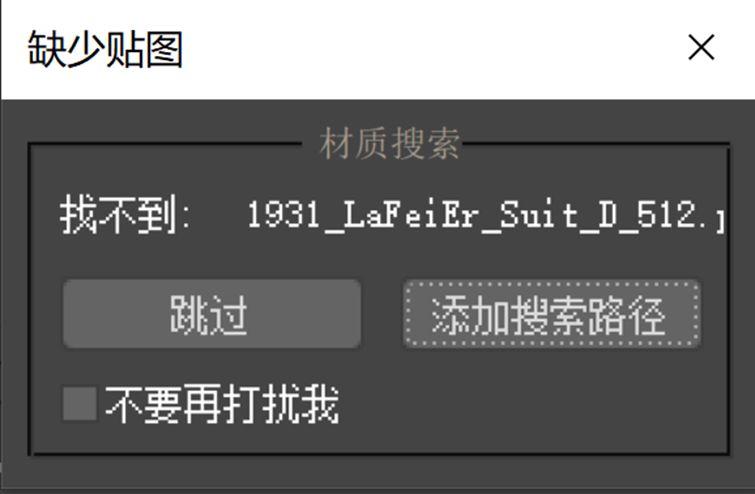

如果没有贴图路径就会提示以下内容,选择“添加搜索路径”来指定贴图路径



文本

描述已自动生成





7

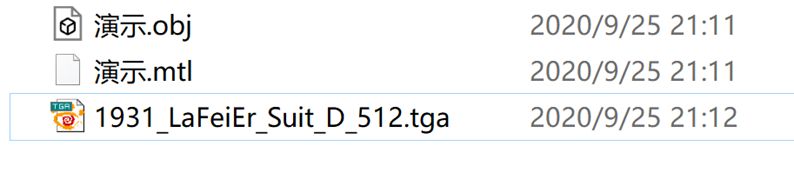

Obj导出完成







8

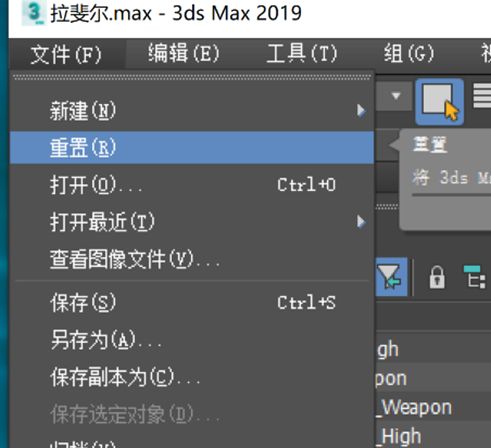

重置3ds Max



手机屏幕的截图

描述已自动生成





9

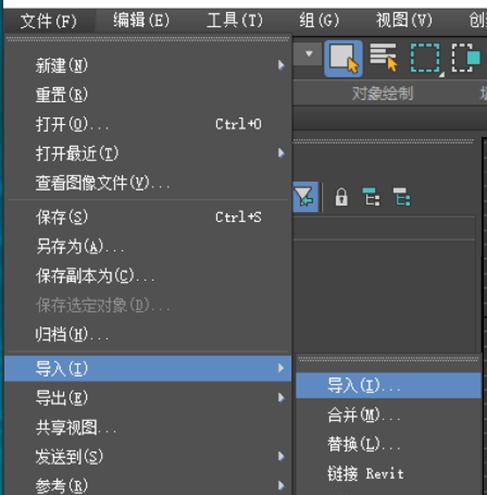

导入刚才导出的obj模型



图形用户界面

描述已自动生成





10

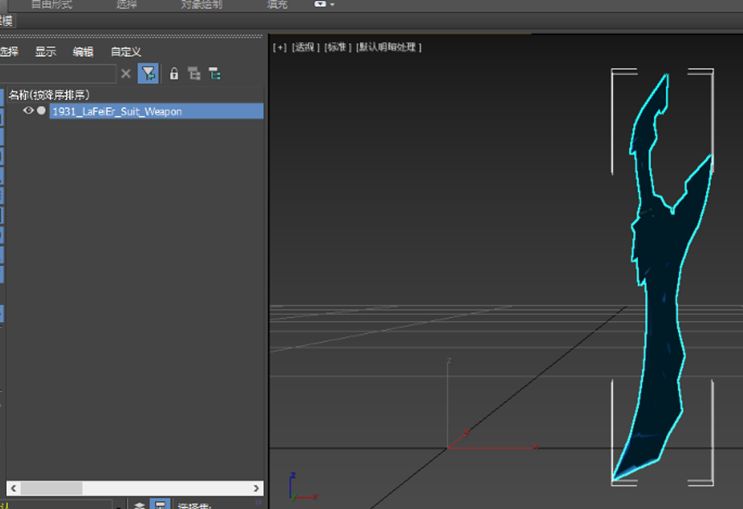

导入obj,由于这个模型的名称太长,我们给它改短点!



图形用户界面

描述已自动生成





11

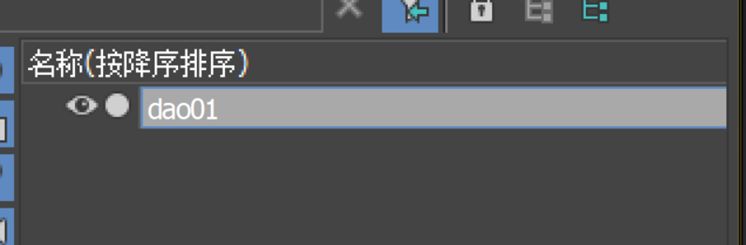

修改模型名称







12

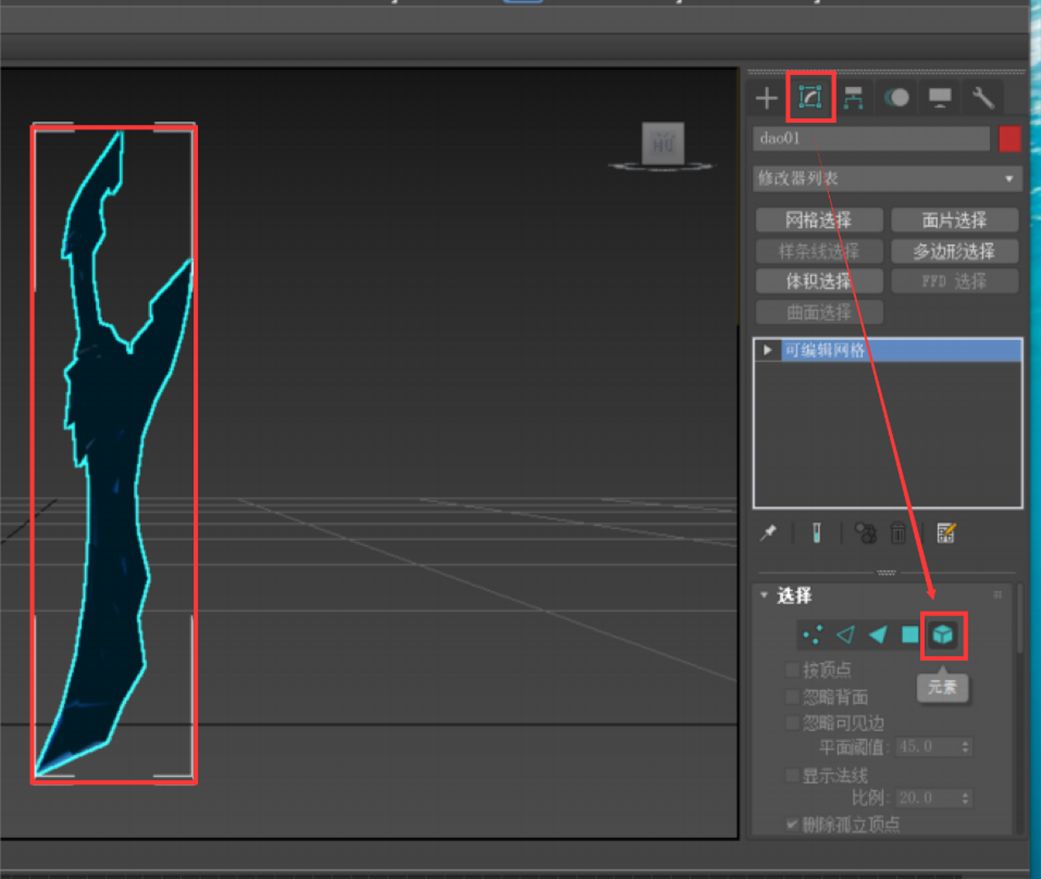

现在看着这个模型的贴图是黑色的,需要翻转一下法线,不然在游戏中模型是透明的,步骤,选择模型-修改-元素







13

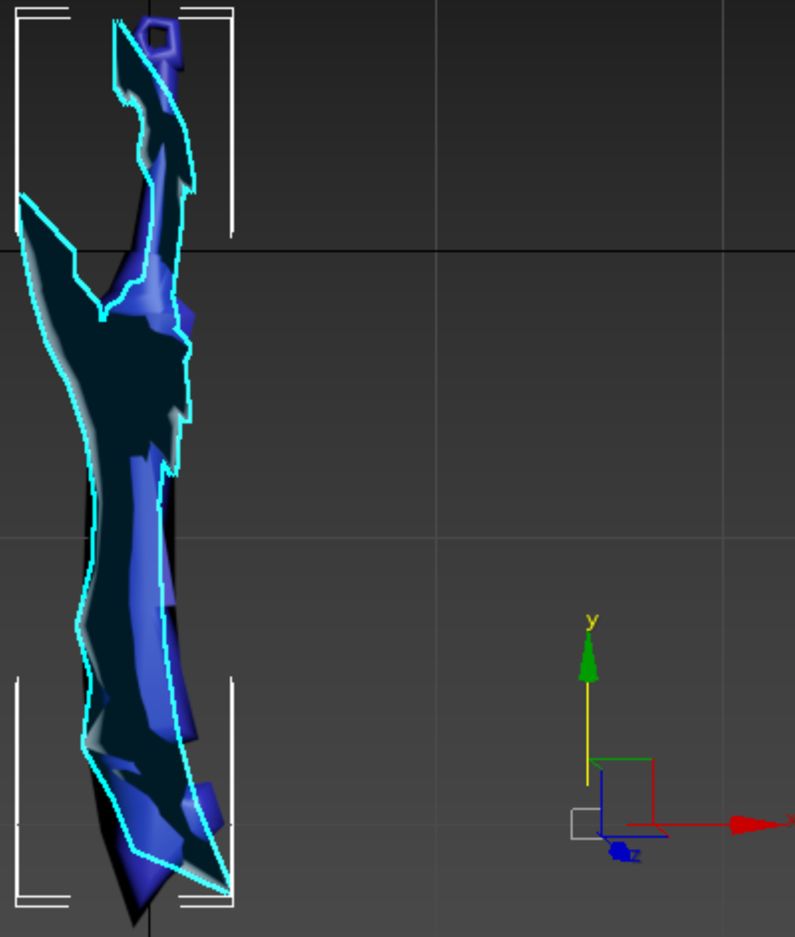

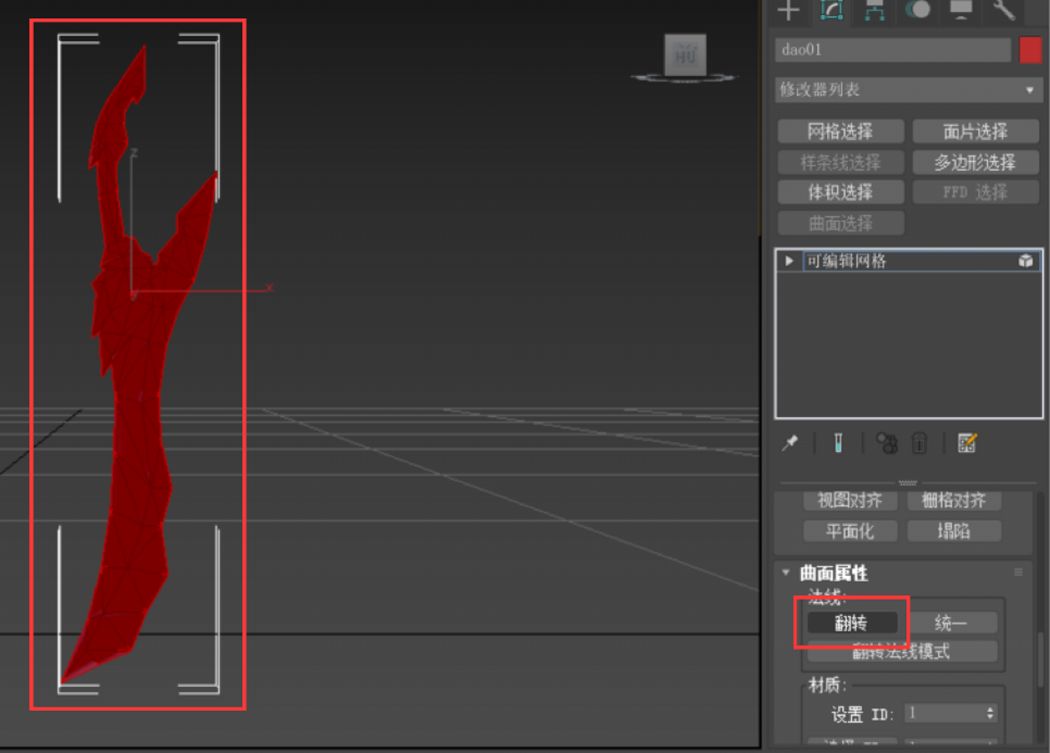

选择元素后,拖选模型(拖选后模型会显示为红色)-翻转



图片包含 图示

描述已自动生成





14

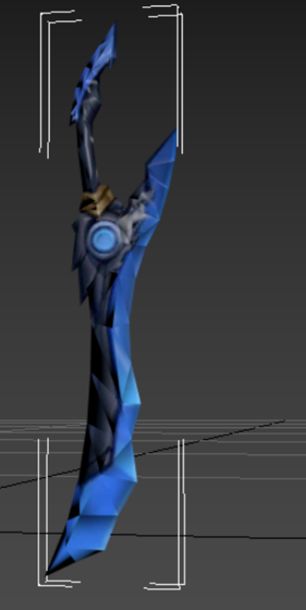

翻转法线后模型贴图显示正常了



图片包含 室内, 桌子, 蓝色, 球

描述已自动生成





15

将模型导出成3ds格式(此步骤主要是防止在游戏中贴图显示错乱)





16

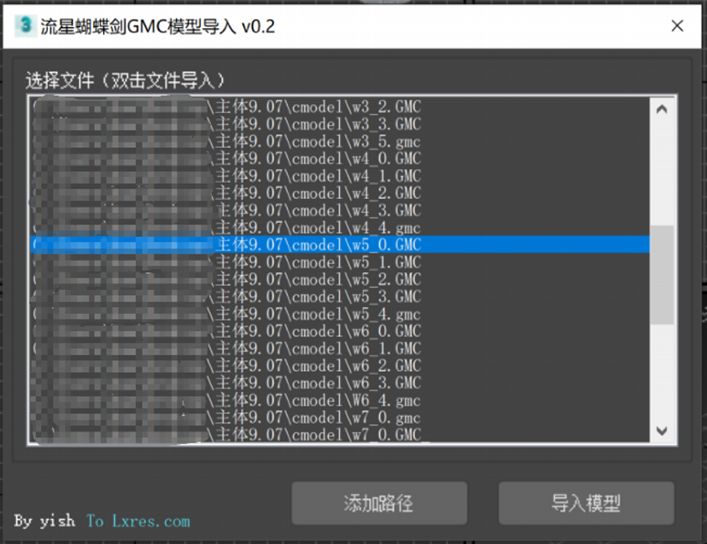

使用导入脚本导入流星的原版武器当做参照(脚本-运行脚本)







17

因为演示制作的是刀,所以我们选择导入w5_0.gmc作为参考(注意要使用原版的武器当做参考)查看武器名称







18

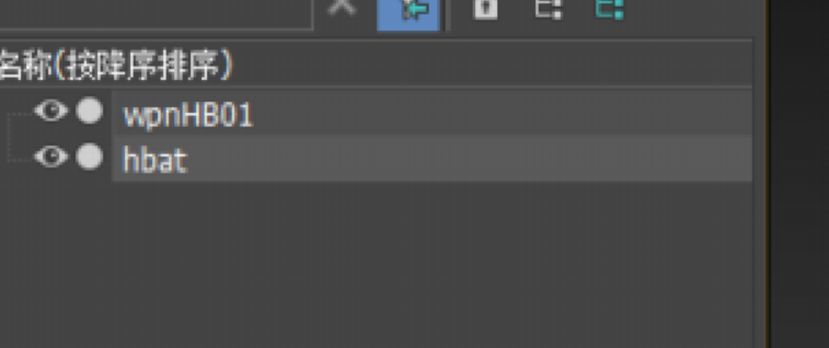

导入成功后一般是两个模型,一个是武器的外形,一个是武器的攻击范围盒子,我们先隐藏掉范围盒子(这里是hbat



图形用户界面, 应用程序

描述已自动生成





19

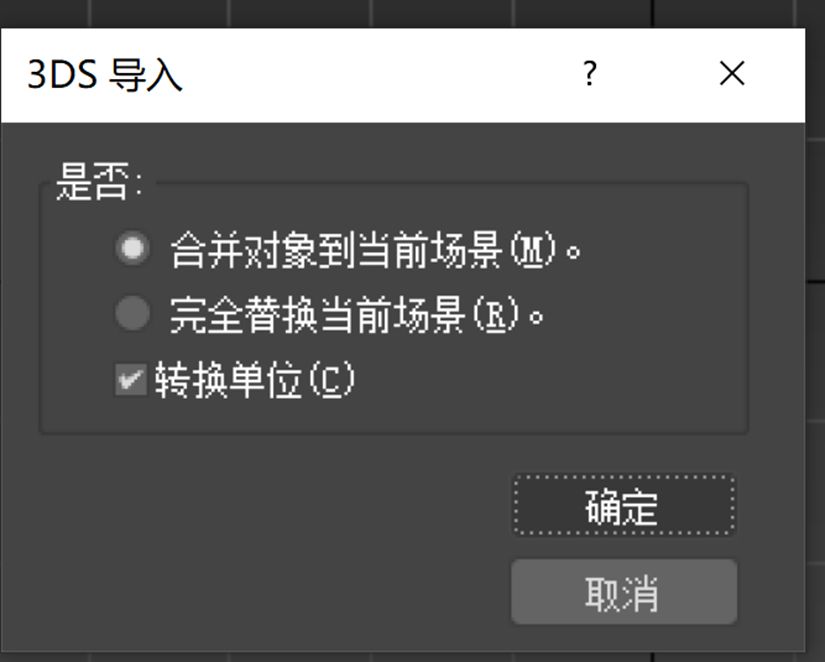

导入刚刚导出的3ds格式模型



图形用户界面, 文本

描述已自动生成





20

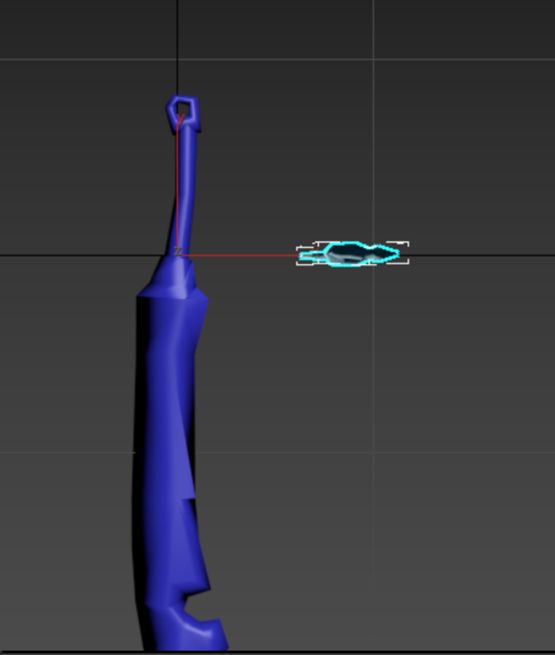

导入后发现大小和方向与原版的不一致



图片包含 图示

描述已自动生成





21

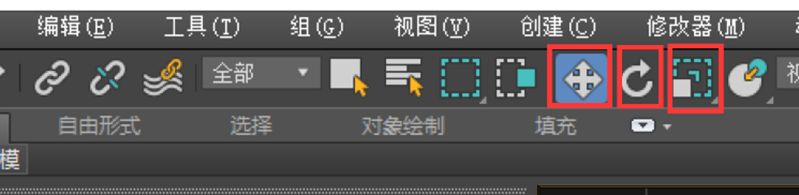

需要使用移动、旋转、缩放将导入的模型与原版的调整成一致



手机屏幕的截图

描述已自动生成



图片包含 图表

描述已自动生成





22

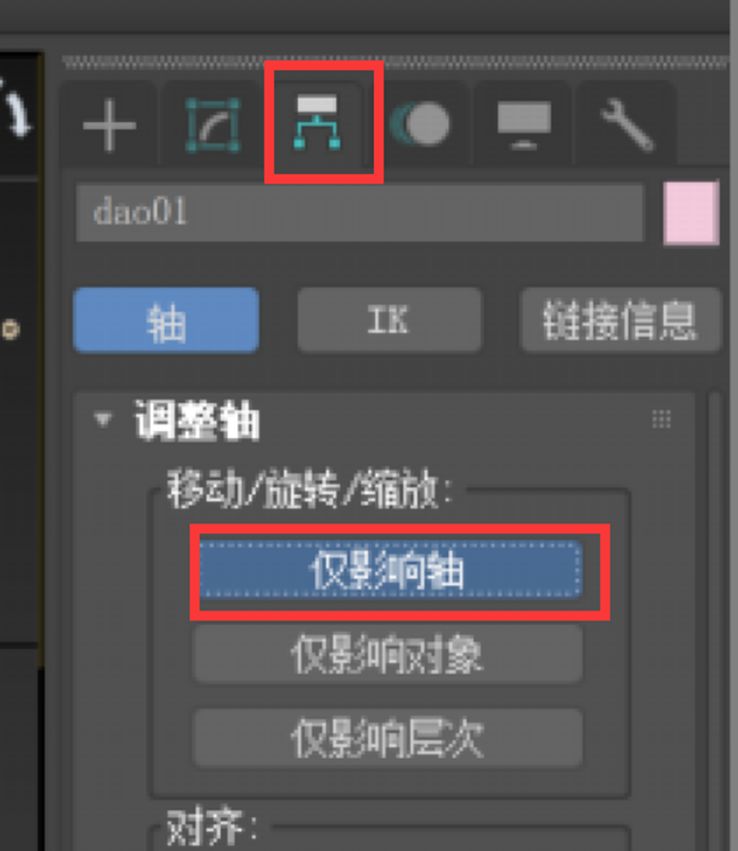

位置调整好后,需要将轴重置成0(层次-仅影响轴),将位置和旋转轴都置零!









23

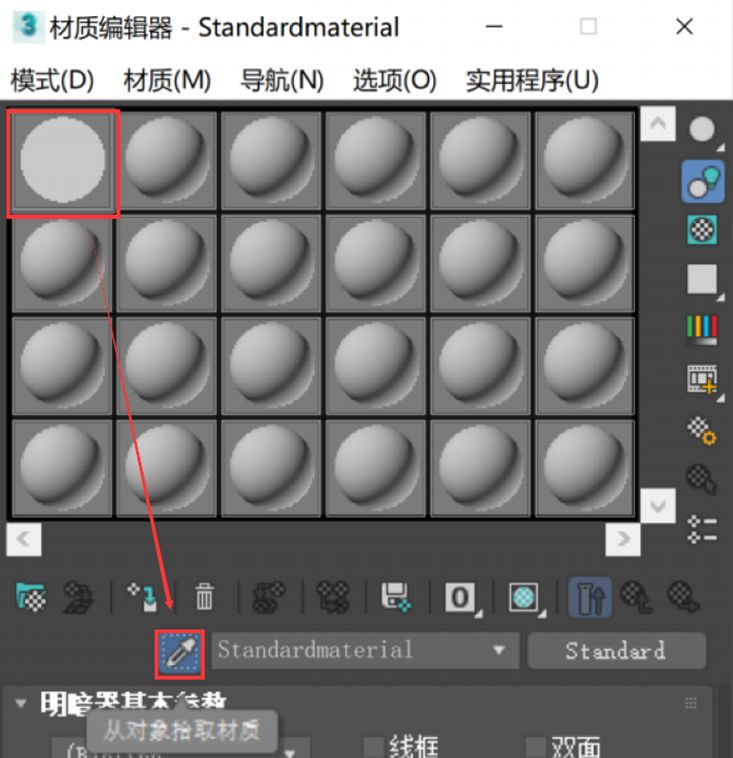

使用材质编辑器(快捷键m)给模型添加材质



选择材质球,再点击吸管后点击武器模型!



图片包含 室内, 电脑, 线, 桌子

描述已自动生成

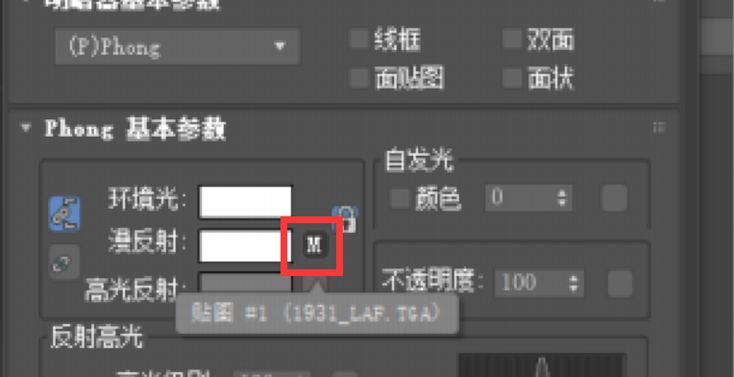

点击漫反射后的m






  图片包含 户外, 侧面, 街道, 巴士

描述已自动生成

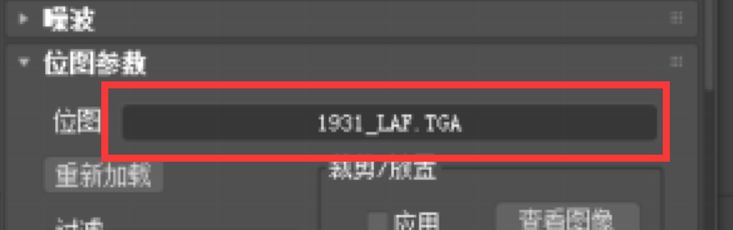

点击位图,选择武器模型的贴图(最好是将贴图的名字改短一点)



图片包含 播放器, 仪表, 球拍, 巴士

描述已自动生成





24

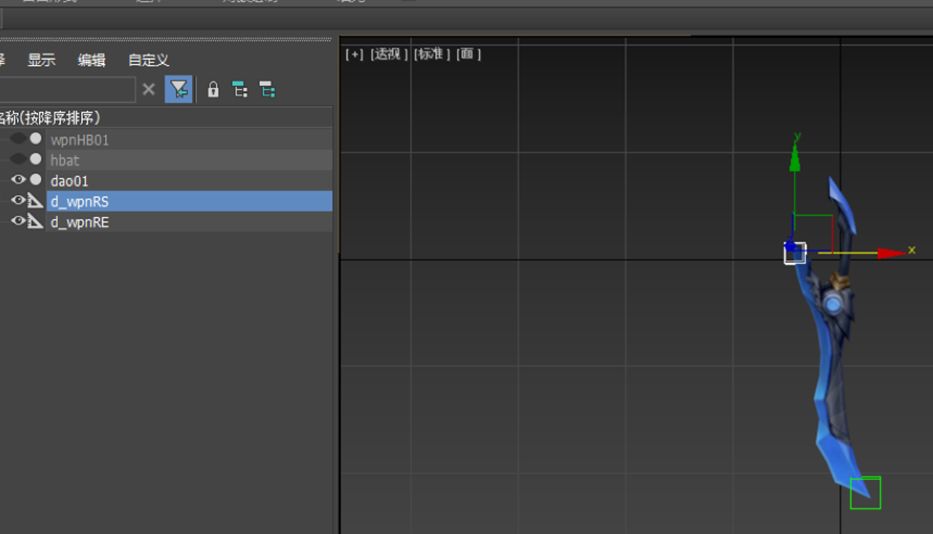

在武器的刃开始和结束的位置创建两个辅助对象,并命名为“d_wpnRS”和“d_wpnRE”(添加-辅助对象-虚拟对象)

注意:右手“d_wpnRS”,“d_wpnRE”、左手“d_wpnLS”,“d_wpnLE”
          乾坤刀、忍刀、火枪使用“D_wpn**”,注意区分“D”大小写!
          火枪只有“D_wpnRS”,没有“D_wpnRE”!





图形用户界面

描述已自动生成





25

将范围盒子(这里是hbat)名称改成“AtBox01

26

选择武器模型和范围盒子,给它们添加上“顶点绘制”(修改器-网格编辑-顶点绘制)

27

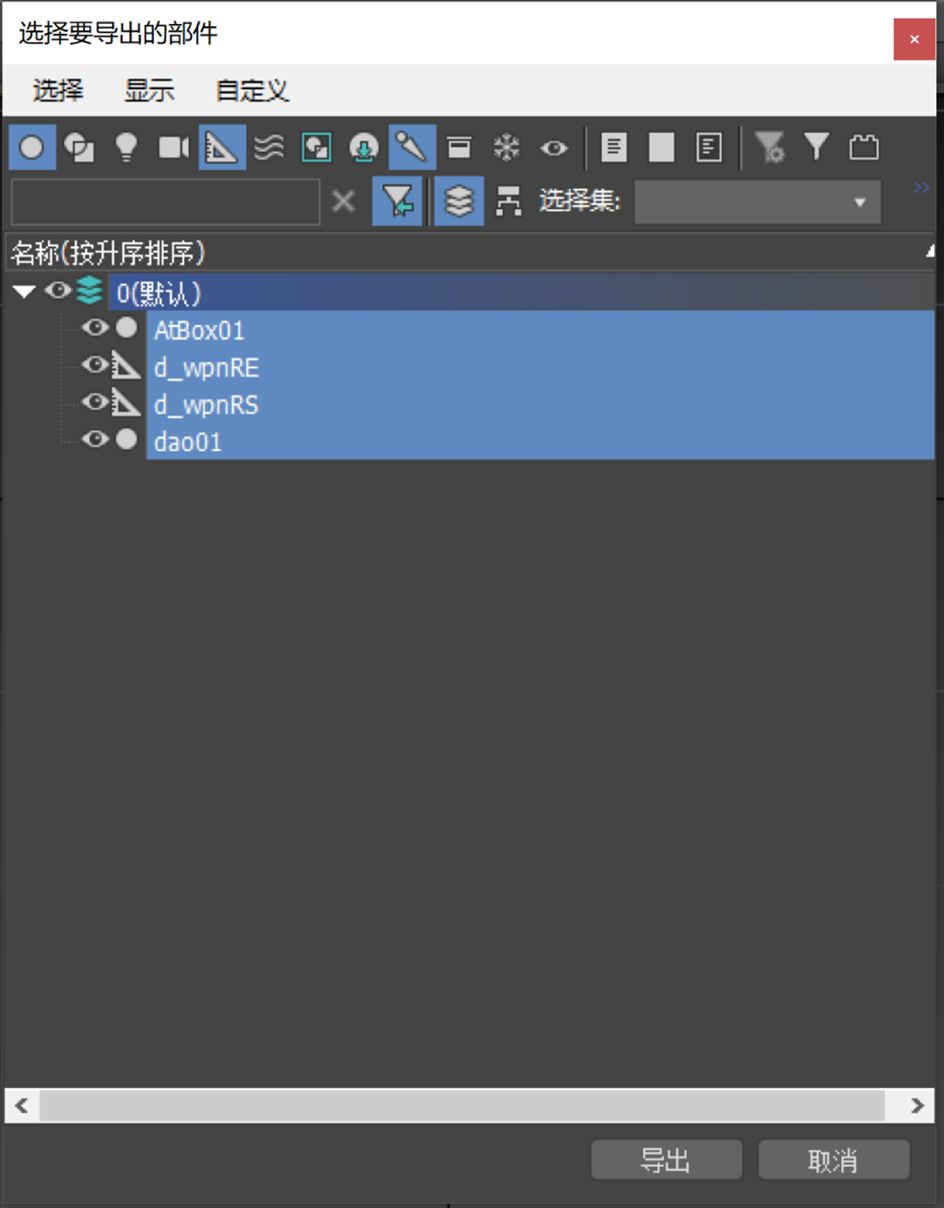

运行武器导出脚本







28

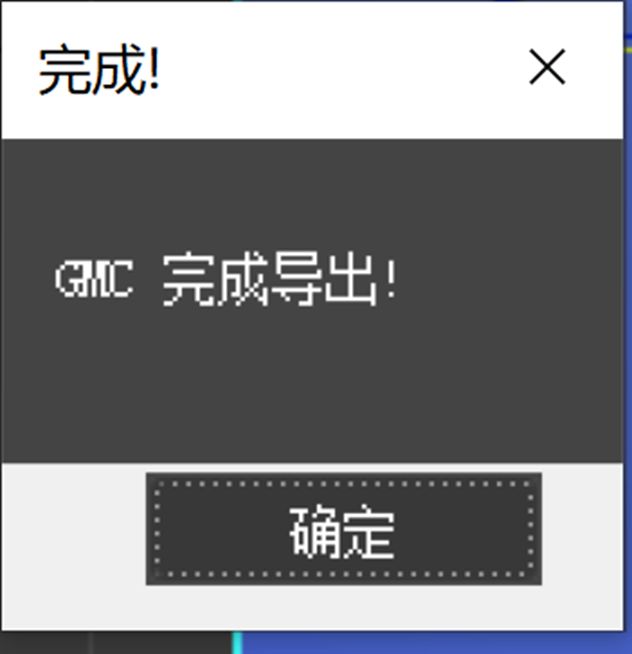

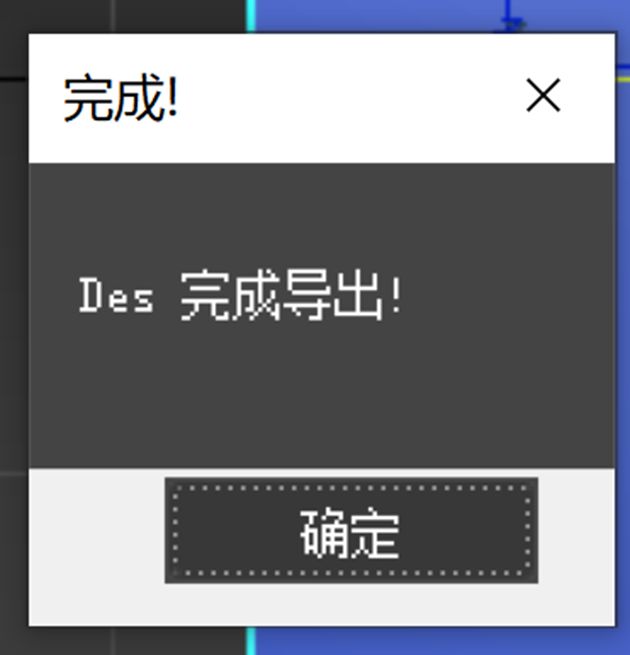

导出完成



图形用户界面

描述已自动生成



图形用户界面, 应用程序

描述已自动生成





29

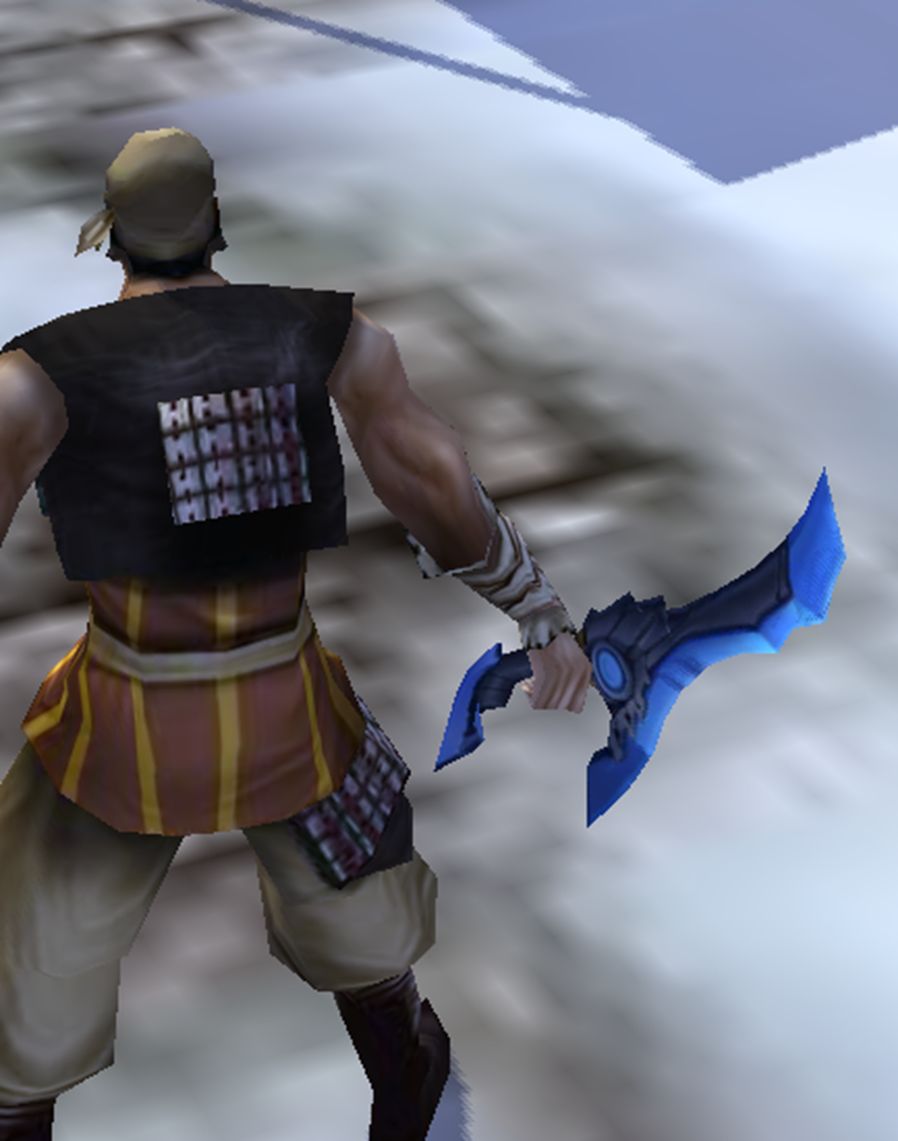

进入游戏测试
